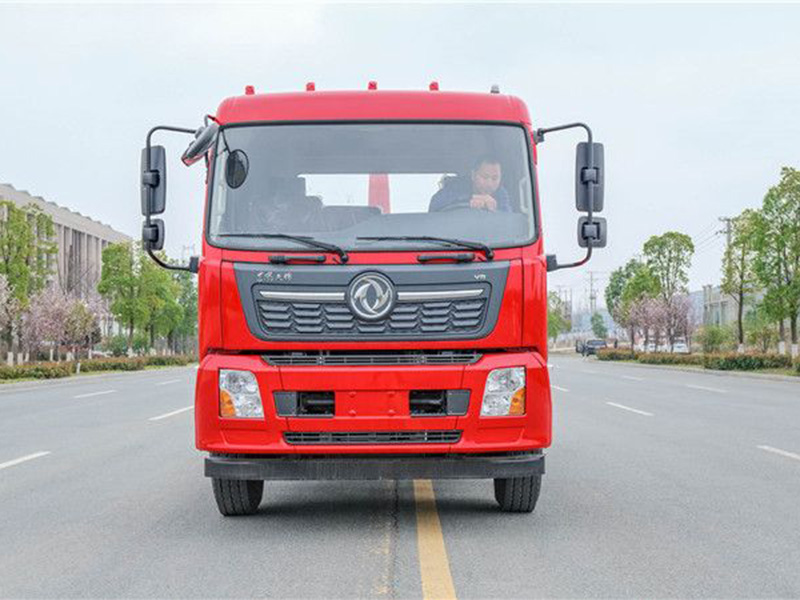

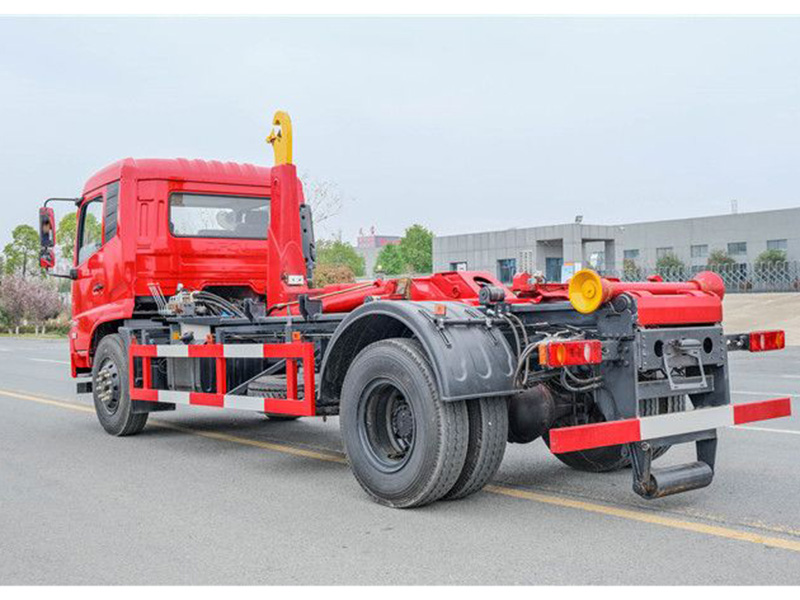

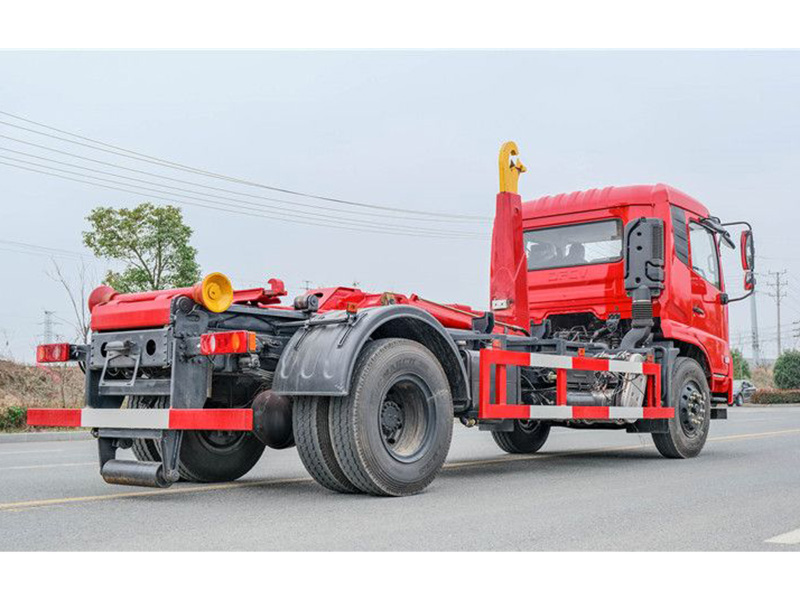

底盤配置：東風天錦豪華駕駛室，康明斯210馬力/230馬力，東風6檔變速箱，D530排半標準頂，4.5T前橋，9T后橋10.00鋼絲胎，250雙層大梁，斷氣剎，空調，電動門窗。
上裝配置：配套(tao)12~14方(fang)勾臂(bei)垃圾箱，主勾臂(bei)由高強(qiang)度板材制作(zuo)(zuo)，雙油缸，國(guo)產多路(lu)閥，液壓(ya)油泵，標配駕(jia)駛(shi)室(shi)外部(bu)操(cao)作(zuo)(zuo)，可選裝駕(jia)駛(shi)室(shi)室(shi)內操(cao)作(zuo)(zuo)，選裝液壓(ya)后支腿(tui)，防誤操(cao)作(zuo)(zuo)，帶平衡閥，液壓(ya)鎖(suo)。

車型簡介

    鉤臂垃圾(ji)車(che)(che)又稱為車(che)(che)廂(xiang)可卸式垃圾(ji)車(che)(che)，主要用于市(shi)政(zheng)環(huan)衛(wei)、物業管理等各(ge)種場所收集、運載各(ge)種垃圾(ji)，垃圾(ji)廂(xiang)與底(di)盤可徹底(di)分(fen)離，具有結構(gou)合理，操作簡便(bian)、穩定、使(shi)用效(xiao)率高(gao)(gao)、密封性能好、傾倒方便(bian)等優點，能實(shi)(shi)現一臺車(che)(che)與多個垃圾(ji)廂(xiang)聯合作業，循(xun)環(huan)運輸(shu)，充分(fen)提(ti)高(gao)(gao)車(che)(che)輛的(de)運輸(shu)能力。實(shi)(shi)現一車(che)(che)配帶多箱循(xun)環(huan)轉運，高(gao)(gao)效(xiao)、節(jie)能、節(jie)約成本。

車型構造
該車是由汽車底盤、拉臂主油缸、附車架、翻轉架、支撐腿（選裝）、鎖緊架、鎖緊油缸及多路換向閥等組成。翻轉架一端連在附車架上，其另一端設有活動拉臂，中間安裝有鎖緊系統；活動臂油缸一端連在活動臂上，另一端連接在附車架上；鎖緊機構通過鎖緊油缸的動作可以在箱體自卸時將附車架上的箱體與翻轉架及拉臂連為一體，在主油缸伸出時形成自卸角，也可以通過鎖緊油缸的收回把翻轉架與附車架鎖緊為一體，利用主油缸的收回或伸出使活動拉臂將地下的垃圾箱拖拉附車架上或從附車架上放回到地面。

使用優勢
該車可將地下垃圾箱內的垃圾及垃圾箱一同拉車上運走同時可自卸，降低了工人的勞動強度。該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，可以實現一車多箱，大大降低了配備成本和空間等等；其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控來實現。車輛的箱體采用優質炭鋼板全密封焊接結構，具有強度高、重量輕、不產生二次污染等優點。

操作方式

1.行駛操作：行(xing)駛(shi)(shi)按一般汽(qi)車駕駛(shi)(shi)方法進行(xing)，行(xing)駛(shi)(shi)前應(ying)將(jiang)(jiang)車廂回復到(dao)初(chu)始位置，同時(shi)將(jiang)(jiang)取力(li)器操作手柄推分開位置（電控(kong)系統將(jiang)(jiang)電磁離合器電源關閉(bi)），使(shi)取力(li)器處(chu)于停止工(gong)作狀態。

2.作業操作：

2.1 垃圾箱的(de)鉤裝作業(ye)

    步驟1拉(la)起駕(jia)駛室內手剎(cha)手柄，使車輛處于駐車狀態。

    步驟2拿起(qi)駕駛室內(nei)電(dian)(dian)控操縱盒，先將(jiang)(jiang)盒上電(dian)(dian)源(yuan)開關打開，使電(dian)(dian)源(yuan)接通(tong)，電(dian)(dian)磁離合(he)器工作（或將(jiang)(jiang)取力(li)器操作手柄扳結合(he)位置）；接著操縱盒上的勾臂(bei)旋(xuan)鈕“伸”位置不(bu)松(song)手，主(zhu)拉臂(bei)開始工作，拉臂(bei)油缸(gang)伸出(chu)，主(zhu)拉臂(bei)繞翻(fan)(fan)轉(zhuan)翻(fan)(fan)轉(zhuan)架前鉸鏈軸旋(xuan)轉(zhuan)，拉臂(bei)處于鉤箱位置，適(shi)當調整(zheng)拉臂(bei)鉤高度并與箱體彎鉤對準，松(song)開旋(xuan)鈕。

     步驟3下車(che)觀察(cha)垃圾廂后門(men)下端(duan)鎖(suo)緊(jin)(jin)(jin)(jin)手(shou)(shou)柄(bing)(bing)是否處于(yu)鎖(suo)緊(jin)(jin)(jin)(jin)狀態(tai)，如沒有處于(yu)鎖(suo)緊(jin)(jin)(jin)(jin)狀態(tai)，應(ying)扳動鎖(suo)緊(jin)(jin)(jin)(jin)手(shou)(shou)柄(bing)(bing)，確保垃圾廂后門(men)鎖(suo)緊(jin)(jin)(jin)(jin)手(shou)(shou)柄(bing)(bing)把垃圾廂后門(men)與垃圾廂鎖(suo)緊(jin)(jin)(jin)(jin)在一起。

    步驟4觀察垃圾(ji)(ji)(ji)廂(xiang)垃圾(ji)(ji)(ji)投(tou)入(ru)門(men)是否(fou)關閉，并讓垃圾(ji)(ji)(ji)投(tou)入(ru)門(men)處于鎖緊狀(zhuang)態(tai)，確保垃圾(ji)(ji)(ji)投(tou)入(ru)門(men)鎖緊后，方可(ke)進入(ru)一(yi)步操作。

    步驟5當拉臂(bei)鉤(gou)鉤(gou)對準廂體彎鉤(gou)時，扭住操縱盒上的勾臂(bei)旋(xuan)鈕“縮”位(wei)置不放(fang)，主拉臂(bei)油(you)缸回收，拉臂(bei)鉤(gou)鉤(gou)住廂體彎鉤(gou)，垃圾廂開始吊起，并(bing)繼續(xu)勾上車。

    步驟6當垃圾廂(xiang)體(ti)落放到副(fu)車架上(shang)(shang)后，松開盒勾臂(bei)旋鈕，扭動操縱盒上(shang)(shang)的車廂(xiang)按扭“鎖緊”位(wei)置，鎖緊油(you)缸伸出，將主(zhu)拉臂(bei)與副(fu)拉臂(bei)牢固鎖緊在(zai)一起。

    步驟7扭(niu)動盒上(shang)的電(dian)源(yuan)旋鈕，斷(duan)開電(dian)控電(dian)源(yuan)（或將取(qu)力器操作手柄扳分離(li)位(wei)置）；

保養維護

應嚴格按規定保養(yang)垃圾車，使(shi)各(ge)系統(tong)、各(ge)裝置經常處于良好的技術狀態，充分發揮其效能，減少油耗、節省開(kai)支，限(xian)度地(di)延長垃圾車的使(shi)用壽命。

（一）底盤保養

底(di)盤應嚴格(ge)遵守其(qi)使(shi)用說明(ming)書的規定，進(jin)行日、周(zhou)例行保養(yang)。

（二）作業裝置保養

作(zuo)業裝置的保(bao)養一般情況下依照下列(lie)規定進(jin)行(xing)。如果能保(bao)證作(zuo)業裝置處于良好的工(gong)作(zuo)狀態，允許其保(bao)養同底(di)盤保(bao)養同步進(jin)行(xing)。

1.日保養

日(ri)保養主要以清潔，內(nei)(nei)容與垃(la)圾(ji)車的使用中注意事項(xiang)第3條內(nei)(nei)容相同。

2.作業(ye)100h保養

（1）檢查緊(jin)固車(che)廂、作業裝(zhuang)置、軸(zhou)等部位(wei)的連接螺栓(shuan)；

（2）按時對各潤(run)滑點加注潤(run)滑脂或(huo)潤(run)滑油；

（3）檢查緊固液壓系統中各(ge)部位的連接螺栓、接頭和管箍、管夾等，并檢查有無油液 滲漏現象；

（4）檢查取(qu)力器工作是否(fou)正(zheng)常。

3.作業(ye)500h保養

（1）各作(zuo)業裝置中的零部件是否有輕微(wei)變(bian)形，必要時給(gei)予校正；

（2）檢查密封膠條的磨(mo)損情況(kuang)，必要時更換；

（3）檢(jian)查(cha)液(ye)壓元件(jian)是否能正常工作，必要時(shi)應拆檢(jian)或(huo)更換。如果有油液(ye)滲漏(lou)現(xian)象，應更換密封件(jian)；

4.作業1500h保(bao)養(yang)

作業1500h保養是(shi)對各作業裝(zhuang)置(zhi)進(jin)行全面技術檢查(cha)和調整，消除隱患。

（1）檢查并修(xiu)復各(ge)處焊(han)縫(feng)，特別是(shi)各(ge)重要部位的焊(han)縫(feng)；

（2）檢(jian)查(cha)各裝置零部件的磨(mo)損和操作情況，對(dui)磨(mo)損和操作嚴重者應予更換；

（3）檢查各液壓元件。

（4）清洗液壓(ya)油(you)箱，各濾油(you)器、空氣濾清器和(he)(he)液壓(ya)管(guan)路，更換液壓(ya)油(you)。對有損傷的密封件和(he)(he)軟管(guan)應予及時更換；
